DZL蒸汽鍋爐價格
DZL蒸汽鍋爐報價：5萬元——50萬元
產品介紹

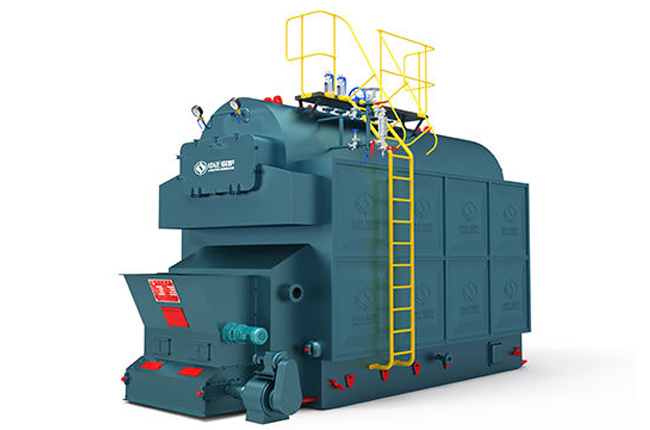

DZL型系列快裝鍋爐是臥式三回程水火管鏈條爐排鍋爐，燃用中質煙煤及無煙煤。鍋爐本體為單鍋筒縱向布置，鍋筒內布置螺紋煙管組成對流受熱面，鍋筒與兩側水冷壁組成爐膛輻射受熱面。燃燒設備采用輕型鏈條爐排;整體快裝形式出廠。電氣控制實現爐排無極調速，極限參數報警及連鎖保護。
技術優勢
結構緊湊，體積漸變，基建投資省;
加煤、出渣機械化;
鍋爐出力足，效率高;
避免鼓包缺陷：通過將兩側集箱上的部分上升管拉向爐膛，然后引入鍋筒側下方并與覆有絕熱材料的鍋筒底部組成爐頂受熱面，以新穎的爐膛結構成功解決了鍋筒底部直接受高溫火焰輻射問題，避免產生“鼓包”缺陷;
利于劣質煤燃燒：DZL鏈條爐排燃煤鍋爐拱形設計采用“西安交通大學國家科技進步二等獎”最新科研成果，后拱低而長，出口段為反傾斜，前拱傾角45°與后拱相呼應，形成倒“α”火焰，有利于劣質煤的燃燒，煤種適應性強;
防止?fàn)t排漏風：設計推拉式閘板清灰裝置，閘板采用耐熱鑄鐵精加工密封結構，從而有效防止二次燃燒變形和爐排漏風;
避免產生管板裂紋：兩翼煙道的設置，使煙氣順利進入前煙箱，使前管板溫度相同且低于600℃，最大限度的避免DZL鏈條爐排燃煤鍋爐因溫度應力而產生管板裂紋。
型號參數
DZL燃煤蒸汽鍋爐基本技術參數| 鍋爐規范 Specification |
DZL1-0.7-AII DZL1-1.0-AII DZL0.7-0.7/95/70-AII |
DZL2-1.0-AII DZL2-1.25-AII DZL2-1.57-AII DZL2-2.45--AII DZL1.4-0.7/95/70-AII |
DZL4-1.25-AII DZL4-1.57-AII DZL4-2.45--AII DZL2.8-0.7/95/70-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL4.2-1.0/115/70-AII |
DZL10-1.25-AII DZL10-1.6-AII DZL7-1.0/115/70-AII |
DZL15-1.25-AII DZL15-1.6-AII DZL10.5-1.0/115/70-AII |
DZL20-1.25-AII DZL20-1.6-AII DZL14-1.0/115/70-AII |
|
| 額定蒸發量/額定供熱量( t/h/MW) Rated evaporation capacity(supply heat) |
1/0.7 | 2/1.4 | 4/2.8 | 6/4.2 | 10/7 | 15/10.5 | 20/14 | |
| 工作壓力(MPa) Rated pressure |
0.7/1.0/0.7 | 1.0/1.25/1.57/2.45/0.7 | 1.25/1.57/2.45/0.7 | 1.25/1.6/1.0 | 1.25/1.6/1.0 | 1.25/1.6/1.0 | 1.25/1.6/1.0 | |
| 蒸氣溫度/額定出水溫度(℃) Rated Steam temperature /Output water temperature |
170/184/95 | 184/194/204/225/95 | 194/204/225/95 | 194/204/115 | 194/204/115 | 194/204/115 | 194/204/115 | |
| 給水溫度/回水溫度(℃) Water supply temperature( return water temperature) |
20/70 | 20/70 | 20/70 | 20/70 | 60/70 | 60/70 | 60/70 | |
| 受熱面積Heating area | 本體 proper |
32.4 | 59.3 | 89.16 | 126.7 | 251 | 380.8 | 470.7 |
| 省煤器(㎡) Economizer |
12.51 | 28.16 | 38.5 | 78.5 | 174.4 | 174.4 | 377.6 | |
| 爐排面積(㎡) Effective area of great |
2.05 | 3.7 | 5.3 | 8.32 | 12 | 17.38 | 21 | |
| 使用燃料 Fuel available |
AII 二類煙煤 Coal |
|||||||
| 燃料消耗量 Fuel consumption |
151 | 302 | 600 | 888 | 1447 | 2170 | 2894 | |
| 設計熱效率(％) Thermal efficiency |
79 | 79 | 79 | 79 | 79 | 79 | 81.45 | |
| 最大件運輸重量 Weight of bigest part for transportation |
13 | 22 | 25 | 23 | 29 | 20 | 23 | |
| 最大運輸尺寸(L×W×H) Overall dimension of boiler assembled |
5.2×2×2.9 | 5.8×2.5×3.5 | 6.3×2.6×3.6 | 7.3×3.2×3.6 | 7.2×3.3×3.6 | 8.8×3.7×3.7 | 9.7×3.4×3.7 | |
| 安裝后外形尺寸(L×W×H) Overall dimension of boiler assembled |
6×3.5×4.1 | 6.0×3.9×5 | 7.2×4×4.9 | 8.0×5.1×6 | 8.2×6×6.5 | 10.2×6.7×8.6 | 13.5×7.4×8.7 | |
